教師招聘考試：含容電路分析
http://chongqing.hteacher.net 2023-06-02 14:32 重慶教師招聘 [您的教師考試網]
? ? 在教師招聘的考題中，經常會出現含容電路分析的選擇題。要想抓住這部分題目的分數，首先我們要知道含容電路分析的幾個要點。下面就結合例題給大家講解含容電路分析類題目的分析的思路。
一、含容電路分析要點
(1)電路達到穩定狀態，電容所在位置可看作是斷路。
例如：上圖中電路達到穩定狀態時，電容器可看作斷路，此時電阻R3和電容器C所在的支路沒有電流通過。
(2)確定電容與誰并聯，從而確定電容兩端電壓。
例如：上圖中電容器C與電阻R2并聯，那么電容器C兩端的電壓就等于電阻R2兩端的電壓。
(3)如果電容與某一電阻串聯，則某電阻相當于導線。
例如：上圖中電阻R3與電容器C串聯，電阻R3就相當于導線。(4)電容器與電源直接相連，則電容器兩極板間電壓即等于電源電動勢的大小。
(5)電容器充放電
充電回路：電流從電源的正極出發經過該電容最終回到負極。
放電回路：電流從電容的正極到該電容的負極形成回路。
二、小試牛刀

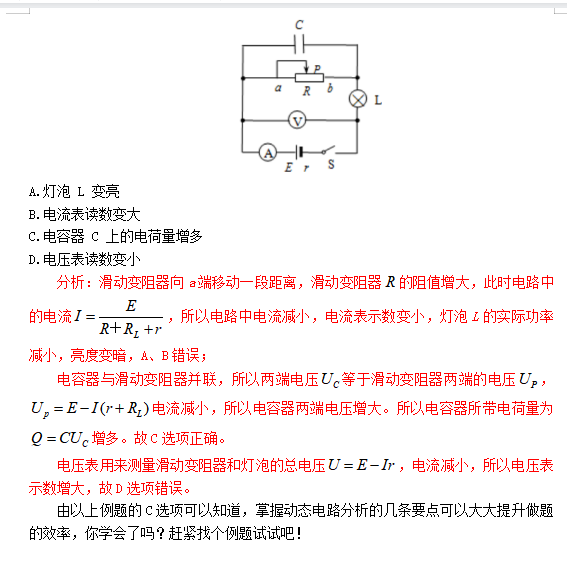

典例：在如圖所示的電路中，閉合電鍵 S，將滑動變阻器滑片 P 向 a 端移動一段距離，下列結論正確的是( )。
推薦閱讀：
責任編輯：云云
